Красота!
Народ из отпуска вернется , тоже буду себе такую же форму делать.

Приятно и чисто все выглядит! Респект.

Супер!!!А что за проволоку использовал?

Спасибо всем за оценку. Проволоку брал на работе с сварочного аппарата, но это только на пробу, хотя с такой проволоки делал уже кормушки и рыбачил с ними, пока лежат и не ржавеют. Вот вода в Рейне спадёт и испытаем
Единственная проблема, форма сделана из железа, будет ржаветь, алюминея небыло
Ну ничего, первый блин всегда комом, я думаю что когданибудь сделаю ещё и из алюминия

Респект. Будешь смазывать не заржавеют. Один вопрос, где развёртки брал для полусфер?

<u>@Drunja</u>
<i>Самодельная формаЕдинственная проблема,
форма сделана из железа, будет ржаветь, алюминия небыло </i>

Хорошие отливки. Молодец
Многие хотели бы себе изготовить формы
для чебурашек(я не исключение).
Не хватает информации, а порой и возможности.
Не мог бы ты последовательно описать процесс
со всеми возникшими проблемами?
Что бы ты следующий раз сделал по другому и т.д.

p.s. алю., как и другой материал, можно
дёшево купить в точках приёма металла.
----------
<i>Last edit by: marschall at 19.08.2007 10:36:36</i>

Drunja респект огромный!!!

вопрос созрел :
а обычный алю не поведет от температуры?
и какие преимущества имеет матрица из алю?
играет ли роль угол конуса от заливного отверстия и скорость заливки?
и мог ли бы ты указать размеры сфер в матрице и/или вес выходных чебургенов.

я попробую на работе замутить, тк с алю проблем нет.. гляну мож где и какая болванка завалялась
токо мене надо это дело фрезеровщику нарисовать
----------
<i>Last edit by: alik at 19.08.2007 11:15:28</i>

Спасибо всем, не думал что многим понравится. Ладно, попробую немного описать процесс изготовления, конечно же не всё сделано собственными руками.

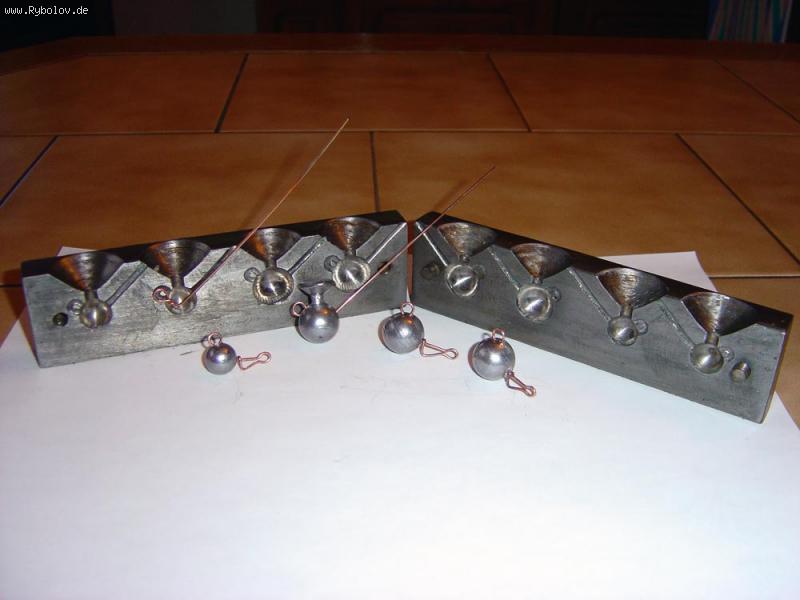

Главное конечно, чтобы сферы совподали друг с другом при складывании обоих половинок формы,по этому взяв две крулых фрезы, одна16мм диаметром а другая 12мм, отправился я к своему коллеге по работе, который работает на CNC-машине. Вот он и сделал сферы на абсолютно одинаковом расстоянии от края и друг от друга, я думаю это можно сделать и на сверлильном станке но только если исползовать для формы алюминий, иначе можно быстро сломать Фрезы. Соответственно , если фреза 16мм деаметром то она должна войти в металл на 8мм.
Остальное было уже сделано моими руками.Половинки формы были аккуратно сложены, чтобы край от которого пошло начало был абсолютно ровным, затем зажав в тески я просверлил по краям 2 отверстия. Потом в одной половинке формы в этих отверстиях наресал резьбу 6мм, а в другой половинке увеличил отверстие тоже до 6мм, чем плотнее заходят болтики тем точнее будут совпадать сферы.
Затем, наметив от края серединки сфер и скрутив форму, просверлил сверху заливные отверстия 5мм, а потом болшим сверлом сделал воронки,для удобства при заливке.
Потом смазав одну половинку формы гипсом( чтобы лучше было видать карандаш, я просто пользуюсь такими методами на работе, подганяю обрезные формы по гипсовым деталям для нашей кузни) просто приложил скрученую и согнутую проволочку и обвёл её карандошом, и так все 4 сверы. Затем, там где должна лежать проволока, при помощи шлифовальной машинки и маленькой фрезы, сделал канавки, но чтобы проволока в грузике стояля точно в середине, нужно чтобы она и в форме стояла в середине. Для этого я и во второй половинке формы сделал такие же канавки, но как сделать чтобы они совпали? Для этого половинка в которой канавки для проволоки уже есть, была смазана специальной пастой которая отпечатывается, другая половинка была смазана опять же гипсом с водой, когда гипс высох половинки были скручены.
Затем раскрутив форму было очень хорошо видно где делать канавки для проволоки в другой половинке.
Ну вот, сделав канавки форма была готова к испытаниям.
При литье форму я тоже немного нагревал, и главное равномерно лить свинец и не прерываться.
Ещё я думаю очень важно, вытеснение воздуха из сферы, в моей форме воздух ( я думаю) выходит через канавку в которой лежит длинная проволочка.
Об угол наклона воронки играет какую то роль, я не знаю, делал на глаз.
Вес грузиков я пока не знаю, но думаю большие примерно 20-22 грамма, а те что поменьше грамм 10-12.
Если будут ещё вопросы, спрашивайте

Неплохая статья на эту тему.
"Изготовление дюралевых форм для отливки джиг-головок для спиннинговых приманок"
http://www.fishinginfo.ru/index.php?CLID=1608&THID=824&lim&tt=main&hook=1-179548776-default-2

@ <b>Axel</b>
в той статье нашел несколько косячков:
если процарапать фюрунг только на одной стороне матрицы то заливное отверстие при бурении алю безжалостно уведет в сторону поверь на слово
и если скручивать половинки болтами, то много траханья с литьем и откручиванием и снова литьем и это все только изза одного кугельхена?
если поставить там с одной стороны шарнир а с другой какой нить фершлюс не забывая про фюрунгс больцены, или просто споставить больцен и зажимать в тиски и температура матриц можно тогда примерно стабильно держать, что сказывается положительно на качестве отливки
зато там люстиге решение с инструментом))))))))) или можно пойти в баумаркт одер зо и купить сферическую фрезу за 5-9 евротугриков или заточить сразу сверло под сферу( для алю свободно прокатит)
имхо

вот у <b>Drunja</b> решение на мой взгляд очень очень хорошее!!! потому что сразу несколько за раз выходит и слегка поиграв с температурой свинца и матрицы можно сразу все в одинаковом хорошем качестве иметь
а еще (при алю) если взять уложить в одну матрицу швайсдрат и приложив другую наверх и слегка сдавить в тисках, то она просто отпечатаится и проблема с гипсовкой отпадает сама по себе
имхо
